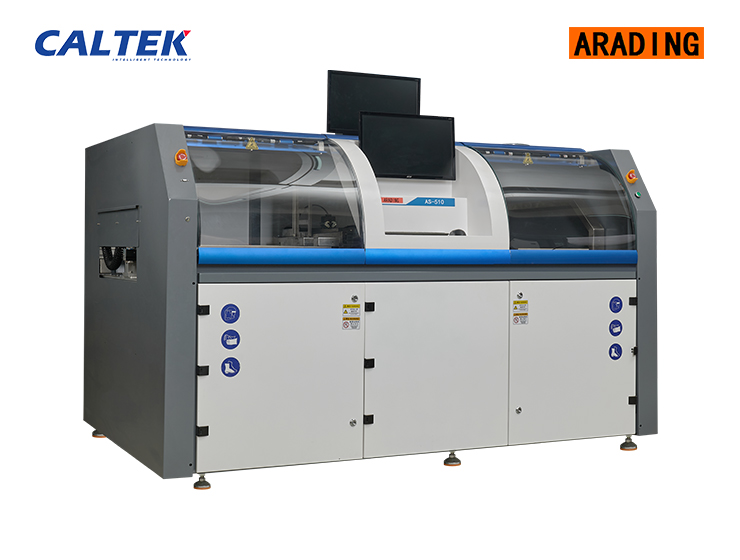

阿拉玎在线大型选择性波峰焊AS510
发布时间:2020-11-20    浏览次数:905 次
机器各模块优点 1、助焊剂喷涂单元,节省能源,节省助焊剂 2、产品预热单元 效率快,温度稳定 3、焊接单元品质卓越,效率快,安全性高 4、维护保养方便 5、操作简单易学
阿拉玎AS510选择焊规格参数
基本配置和要求(Basic Configuration)产品运输系统(Transportation System)
外形尺寸(Machin Size)L*W*H= 2450*1850*1600 mm导轨调宽方式(Resizable )软件设定调整宽度,0.5mm喇叭口( Automatic)
工作范围(Working Area)L500 × W580 mmPCB传输方式(Transport)全部3段采用滚轮传输,最大承载15kg(Roll)
电力要求(Electrical)5线 \ AC380V距地高度
(Terrain clearance)
920 ± 25mm
最大消耗电力(Max Power)30A、15KW(基本配置)上下净空
Up and Down Height
上:100 mm   下:55 mm
设备排风(Exhaust pipe)配备2个直径150mm抽风口预热系统(Heater Unit)
助焊剂模块(Flux Unit)下预热系统(Down Heater)短波远红外预热(Infrared Ray)
喷涂范围(Spray Area)喷涂范围为: L 500 × W 580 mm上预热系统(Up Heater)热风循环(Heated Air Circulation)
喷涂精度(Spray Accuracy)±0.20mm,  点、线大小2至8mm可调焊接模块(Soldering Unit)
机器视觉单元(Vision Unit)锡炉材质(Materials)锡炉采用钛合金或不锈钢
可选(Ti or SUS)
视觉装置(Machin Vision)自带CCD和光源装置炉胆最大容量(Sn Capacity)约14KG
视觉软件(Vision Software)视觉辅助编程系统(Assist Software)
自动扫图编程(Scanning Pattern)
焊锡轴系统(Axle Precision)X/Y/Z交流伺服电机控制精度±0.15mm
激光变形测高
(Laser Change Detection)
裸板变形测量,选配(Non-Standard)波峰检测(Soldering Test)最大波峰高5.5mm ,自动校正(Automatic)
